Sistemi za mešanje gnojevke

Sistem mešanja gnojevke za razvoj baterijskega materiala

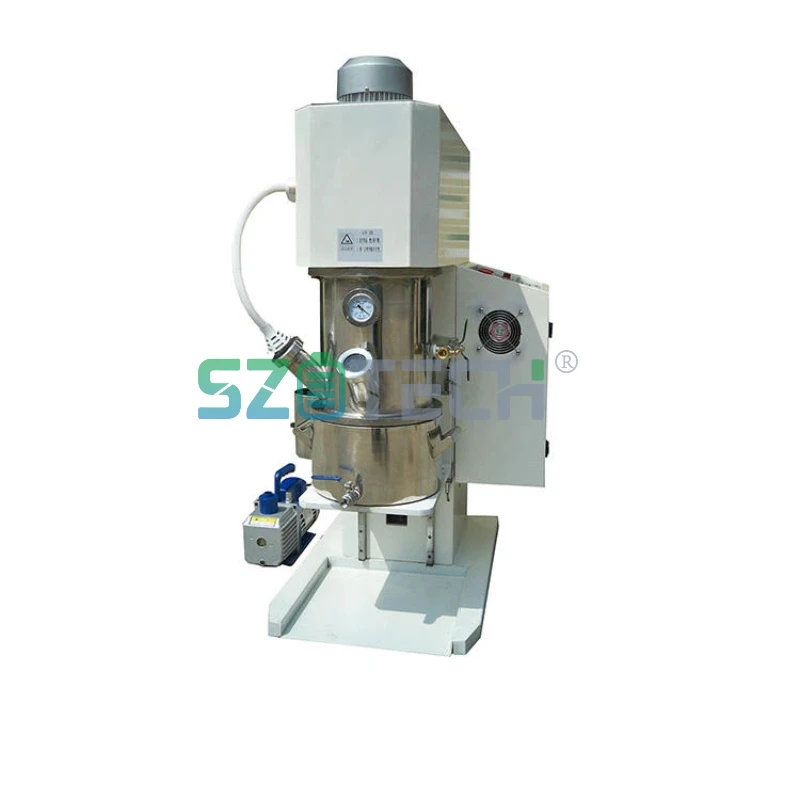

Sistem za mešanje gnojevke YC-10L je konfiguriran za razvoj materiala za baterijo in pripravo brozge za majhne serije elektrod. Uporablja dve planetarni mešalni lopatici, ločeno visokohitrostno disperzijsko gred in vakuumsko delovanje v isti mešalni posodi.

Hitrost vrtenja planeta je 0–50 vrt/min, s hitrostjo mešalne lopatice od 0–100 vrt/min. Disperzijska gred uporablja 60 mm disperzijsko ploščo in deluje do 6200 vrt/min.

Mešalni sod ima konstrukcijsko prostornino 14 L in efektivno delovno prostornino 10 L. Notranja stena je iz nerjavečega jekla SUS304L z zrcalno poliranim zaključkom granulacije 80. Sod z dvojno steno je mogoče priključiti na krožno vodo za ogrevanje ali hlajenje.

Vakuumsko delovanje je na voljo do manj kot ali enako -0,098 MPa. Zgornja cev ima dve odprtini za opazovanje Φ80 mm s kaljenim steklom, ki omogoča opazovanje pogojev mešanja med delovanjem.

Temperatura materiala se meri s kovinskim termočlenom v območju 0–200 stopinj. Določena napaka pri merjenju temperature je ±1 stopinja.

Stroj se uporablja za raziskave materiala baterije, testiranje formulacije gnojevke in pripravo majhnih serij pred proizvodnjo večjega obsega.

Osnovni tehnični parametri

1. Ime in model stroja

Vrsta stroja:Planetarni vakuumski mešalnik

Model:YC-10L

2. Osnovna struktura

Struktura križne{0}}krake konzolnega nosilca

Direktno merjenje temperature na mešalnem sodu

Dve tri{0}}dimenzionalni spiralni mešalni lopatici

Ena-hitrohitrostna disperzijska gred z dvema disperzijskima diskoma

Nosilni okvir stroja iz ogljikovega jekla Q235A

3. Spodnji mešalni sod

Velikost cevi:Φ300 × 200 mm

Prostornina oblikovanja: 14 L

Efektivna delovna prostornina: 10 L

Material notranje stene:Nerjaveče jeklo SUS304L

Površinska obdelava:Zrcalno polirano, granulacija 80

Mešalni in zgornji sod sta zatesnjena s tesnilnim obročem za vzdrževanje vakuuma v komori.

Sod-zasnova z dvojno steno za povezavo s krožečim vodnim sistemom za ogrevanje ali hlajenje

Odstranljiva oblika cevi za zamenjavo in večkratne delovne cikle

Dva ročaja iz nerjavečega jekla

Dva priključka za dovod/izstop vode G3/8,-ki se hitro odpirata

En izhod G1/2

4. Zgornji sod

Material:Nerjaveče jeklo SUS304L

Dva vidna priključka Φ80 mm z 10 mm debelim kaljenim steklom

Odprtine za opazovanje omogočajo opazovanje postopka mešanja med delovanjem

Ena odprtina za dovajanje prahu DN80 s hitrim{1}}odpiranjem

Material vrat za dovajanje prahu:SUS304L

En trodelni krogelni ventil DN8-za vakuumsko povezavo

Vakuumski manometer, nameščen na sprednji strani zgornje cevi

5. Mešalni sistem

Dve tri{0}}dimenzionalni spiralni mešalni lopatici delujeta skupaj s planetarno revolucijo, da ustvarita dvojno-mešalno gibanje planeta.

Odmik mešalne lopatice:3–6 mm

Razdalja-od-stene cevi:2–4 mm

Hitrost planetarne revolucije:0–50 vrt/min, brezstopenjska nastavitev

Hitrost mešalne lopatice:0–100 vrt/min, brezstopenjska nastavitev

6. Motor in reduktor

Moč motorja:2,2 kW, 4-polni motor s spremenljivo frekvenco

Stopnja zaščite motorja:IP54

Reduktor:Cikloidni reduktor z vrtljivim kolesom

Razmerje redukcije:Približno 24:1

Storitveni faktor:fa=2.1

7. Mešalne lopatice

Material:Nerjaveče jeklo SUS304L

Vesla izdelana z natančnim oblikovanjem

Zrcalno-polirana površina, zrnatost 80

Ležaji:FAG, Nemčija

8. Visok{1}}hitrostni disperzijski sistem

Material disperzijske gredi:Nerjaveče jeklo SUS321

Premer disperzijske plošče:60 mm

Material disperzijske plošče:Nerjaveče jeklo SUS304

Hitrost razprševanja:0–6200 vrt/min, spremenljiv-frekvenčni nadzor hitrosti

Disperzijski motor:2 × 2,2 kW motorja s spremenljivo{2}}frekvenčnostjo

9. Dvižni sistem

Mehanizem za dvigovanje vijakov

Moč polžastega reduktorja:0,37 kW

Dvižni hod:380 mm

10. Vakuumski sistem

Vakuumski vmesni rezervoar za tekočino s krogelnim ventilom

Odtočna odprtina na dnu vmesnega rezervoarja

Kovinska cevna povezava med vmesnim rezervoarjem in vakuumsko črpalko

Dinamično tesnilo:GB-103 mehansko tesnilo

Statična tesnila:FPM O-obročki za visoko-temperaturne odseke in NBR O-obročki za nizko-temperaturne odseke

Med mešanjem je na voljo vakuumsko delovanje

Stopnja vakuuma:Manjše ali enako -0,098 MPa

Vakuumski manometer, nameščen na zgornji cevi

Vakuumski priključek:G3/8 krogelni ventil

Vakuumska puferska naprava, nameščena na steber stroja

11. Električni nadzorni sistem

Upravljanje s-gumbom

Nizko{0}}napetostne električne komponente:Chint

Pretvornik:Sodobne kontrole

Indukcijsko stikalo:Schneider ali Omron, odvisno od konfiguracije

12. Merjenje temperature

Kovinski termočlen

Temperaturno območje materiala:0–200 stopinj

Senzor temperature je nameščen na dnu mešalne posode in je v neposrednem stiku z materialom

Napaka pri merjenju temperature:±1 stopinja

13. Zahteve glede videza

Zasnovan v skladu z zahtevami opreme za mešanje plastike JBIT7669-2004

Barvna površina mora biti enakomerna, gladka in enake barve in sijaja

Premaz mora imeti dober oprijem in elastičnost brez gub, luščenja, puščanja barve, madežev ali mehurčkov

Zahteve glede barve se nanašajo tudi na HG/T3228-2001

14. Varnostni sistem

Frekvenčni pretvornik in mejna stikala se uporabljajo za krmiljenje položaja dviga cevi.

Sistem za mešanje in disperzijo se ne more zagnati, medtem ko je sod dvignjen.

Ko mešalni sistem deluje, soda ni mogoče spustiti in mešalnega soda ni mogoče odpreti.

15. Splošne specifikacije

Primeri uporabe

Sistem mešanja gnojevke se uporablja za:

● Razvoj materiala baterije

● Testiranje formulacije brozge elektrod

● Priprava gnojevke v majhnih serijah

● Laboratorijski poskusi mešanja

● Testiranje procesa v pilotnem merilu

Partnersko podjetje

pogosta vprašanja

Kakšna je efektivna delovna prostornina sistema za mešanje gnojevke?

YC-10L ima prostornino posode 14 L in efektivno delovno prostornino 10 L.

Kakšne hitrosti mešanja so na voljo?

Hitrost vrtenja planeta je 0–50 rpm. Hitrost mešalne lopatice je 0–100 vrt/min. Oba sta brezstopenjsko nastavljiva.

Kakšna je največja hitrost disperzije?

Visokohitrostni disperzijski sistem deluje do 6200 vrt/min in uporablja 60 mm disperzijski disk.

Ali lahko mešalnik deluje pod vakuumom?

ja Mešalnik lahko deluje pod vakuumom do manj kot ali enako -0,098 MPa. Vključena sta vakuumska vmesna posoda in manometer.

Ali se mešalni sod lahko ogreva ali hladi?

ja Sod z dvojno steno je mogoče priključiti na krožni vodni sistem za ogrevanje ali hlajenje. Merjenje temperature materiala je na voljo od 0 do 200 stopinj.

Kateri materiali se uporabljajo za kontaktne površine materiala?

Mešalni sod in mešalne lopatice so izdelane iz nerjavečega jekla SUS304L. Razpršilna gred je iz nerjavečega jekla SUS321. Notranja stena mešalnega soda je zrcalno polirana do granulacije 80.

Ali lahko operater opazuje postopek mešanja?

ja Na zgornji cevi sta nameščeni dve Φ80 mm merni odprtini z 10 mm kaljenim steklom.

Katere varnostne funkcije so vključene?

Dvižni sistem in mešalni sistem sta povezana s frekvenčnim pretvornikom in mejnimi stikali. Mešalni in disperzijski sistem se ne more zagnati, medtem ko je sod dvignjen, soda pa ni mogoče spustiti ali odpreti, ko stroj deluje.
